BOLTREX™ / ALLEEN HET DRAADEIND
SCM · bescherming van het draadeind

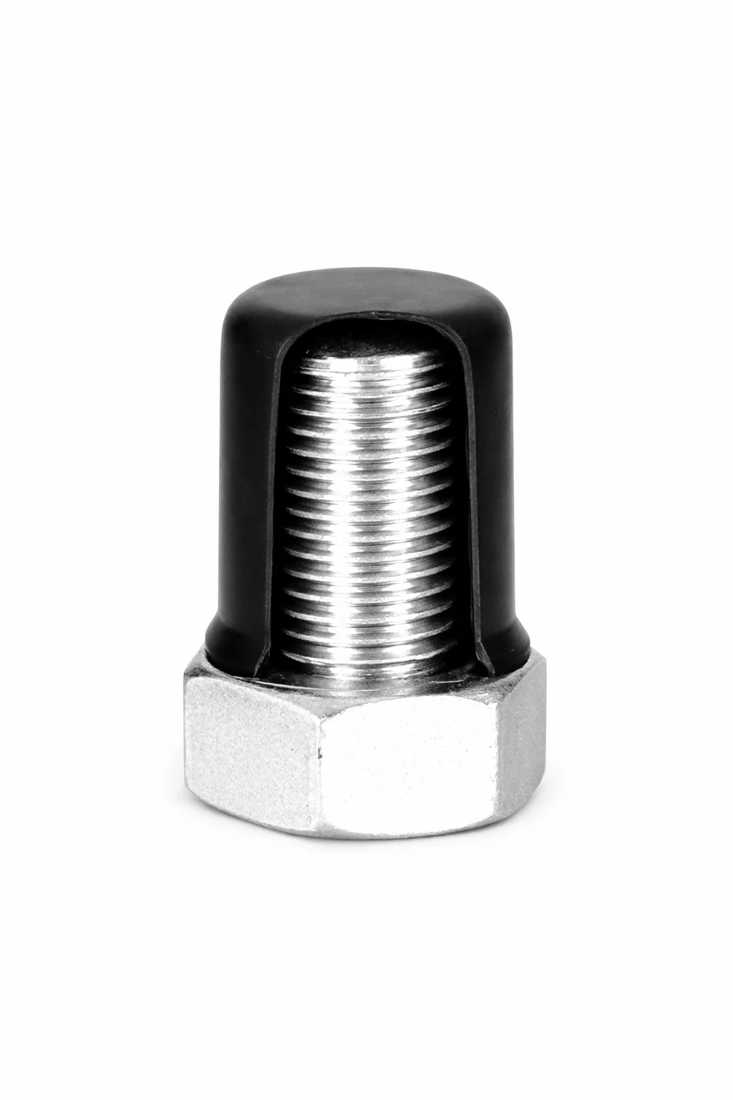

Een draadeindkap voor het uitstekende schroefdraad; de moer blijft buiten de kap.
Wanneer kies je SCM?
Uitstekend schroefdraad afwerken terwijl de moer zichtbaar en toegankelijk blijft. Controleer de werkelijke bevestiging: boutkop en moer kunnen bij dezelfde draadmaat verschillende vormen en afmetingen hebben. Een proefpassing op een representatieve verbinding voorkomt dat een hele serie kappen op een verkeerde maat wordt besteld.
Alleen de draad afdekken
SCM is een draadeindkap. De moer en sluitring blijven buiten de kap. Dat kan praktisch zijn als de moer toegankelijk of zichtbaar moet blijven, maar het is geen volledige conservering van de verbinding. Het productblad noemt een ringsleutelmaat voor montage: die maat is gereedschapsinformatie, geen maat van een moer die onder de kap wordt afgedekt.
Bescherming afstemmen op de omgeving
Voor buitengebruik spelen UV-blootstelling, water, zout, temperatuur en de bereikbaarheid voor onderhoud mee. De standaard SW-, SWR-, SWS- en HD-uitvoeringen worden door Juisma omschreven als UV-gestabiliseerd LDPE. Controleer voor afwijkende chemicaliën en temperaturen de gekozen materiaaluitvoering. Een temperatuurbereik van het vet is niet automatisch het temperatuurbereik van de kunststof kap.
Materiaalkeuze en UV15 maatvarianten van SCM
Getallen in mm. Hoogte is de maat uit het productblad; bij BM zijn A, C, B en D tekeningmaten. De tabel is een maatcatalogus, geen voorraadlijst.
| Artikel / serie | Draadmaat* | UNC / inch bron* | SW | Hoogte / tekening | Øb / HD ØD | Uitvoering | Ring Ø × dikte | Bestellen / bron |
|---|---|---|---|---|---|---|---|---|
| SCM16-36SCM | M16 | — | 24 | 36 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM30-60SCM | M30 | — | 46 | 60 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM36-70SCM | M36 | — | 55 | 70 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM42-79SCM | M42 | — | 65 | 79 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM45-81SCM | M45 | — | 70 | 81 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM48-84SCM | M48 | — | 75 | 84 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM52-87SCM | M52 | — | 80 | 87 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM56-90SCM | M56 | — | 85 | 90 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM60-90SCM | M60 | — | 90 | 90 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM64-91SCM | M64 | — | 95 | 91 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM72-56SCM | M72 | — | 105 | 56 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM72-96SCM | M72 | — | 105 | 96 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM80-60SCM | M80 | — | 115 | 60 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM80-120SCM | M80 | — | 115 | 120 mm | — | Vaste hoogte | — | Webshop Productblad |
| SCM90-100SCM | M90 | — | 130 | 100 mm | — | Vaste hoogte | — | Webshop Productblad |
* Draadmaataanduidingen volgen het productblad; meet de sleutelwijdte altijd na. Een inch-vermelding vormt geen metrische draad-equivalentie. Uitvoeringen met een sterretje kunnen beperkingen bij contramoeren hebben: controleer het productblad. Bij HD moet de complete passing worden bevestigd.
15 maatvarianten in deze tabel.
Bron en technisch advies
Maatgegevens: Juisma productblad SCM. Aanvullende omschrijving: Juisma productpagina. Vraag bij maatwerk, afwijkende ringen, contramoeren of speciale kleuren een beoordeling van de complete verbinding aan.
